2. 现代商用硬件
由于专属的硬件正在退潮,理解商用硬件是很重要的。时至今日,水平发展比起垂直发展更为常见。意味著现今使用许多较小的、连结在一起的商用电脑,而非少数几个非常大型且异常迅速(且昂贵)的系统,是较符合成本效益的。这是因为快速且廉价的网络硬件随处可见。虽然那些大型专门系统仍在一些情况中占有一席之地,并仍旧有其商机,但整体市场已被商用硬件市场蚕食。Red Hat 于 2007 年预测,对于未来的产品,大多资料中心的「标准建构元件(building block)」将会是一台有著至多四个插槽(socket)的电脑,每个插槽插著一颗四核 CPU,这些 CPU ── 以 Intel CPU 而言 ── 都会采用超线程(hyper-threading,简称 HT)技术。2这表示资料中心的标准系统将会有至多 64 个虚拟处理器(virtual processor)译注。当然也能够支援更大的机器,但四槽、四核 CPU 是目前认为最适宜的配置,并且大多的最佳化都是针对这种机器。
由商用元件建构出的电脑,结构上也存在著巨大差异。即便如此,我们将专注于最重大的差异上,从而涵盖超过 90% 这类硬件。请注意,这些技术细节日新月异,因此奉劝读者将本文的撰写日期纳入考量。

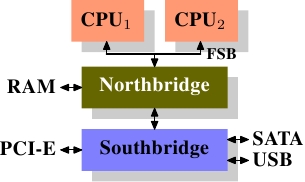

这些年来,个人电脑以及小型服务器被标准化为一张晶片组(chipset),其具有两个部份:北桥(Northbridge)与南桥(Southbridge)。图 2.1 示意这个结构。

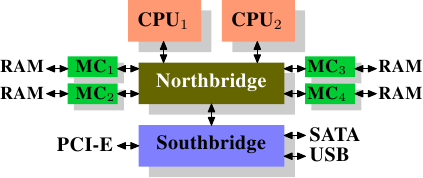

这个架构的优点是,有多于一个memory总线,因而提升整体的可用频宽(bandwidth)。这个设计也支援多个memory。并行(concurrent)memory存取模式借由同时存取不同的记忆库(memory bank)来减少延迟。尤其是多个处理器都直接连接到北桥上的情况,如图 2.2。对于这种设计,主要的限制是北桥的内部频宽 ── 其对这种(来自于 Intel 的)架构而言是非常大的。4

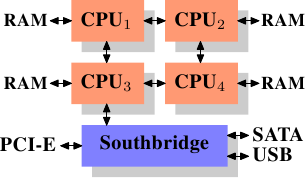

使用多个外部memory控制器并不是提升memory频宽的唯一作法。另一个越来越受欢迎的方式是将memory控制器整合到 CPU,并将memory附加到每颗 CPU 上。这个架构因为基于 AMD 的 Opteron 处理器的 SMP 系统而流行起来。图 2.3 展示这样的系统。 Intel 将从 Nehalem 处理器开始支援通用系统介面(Common System Interface,CSI);这基本上也是相同的方法:一个让每个处理器都能拥有区域(local)memory的整合式memory控制器。
采用像这样的架构,有多少处理器,就有多少可用的记忆库。在一台四核 CPU 的机器上,不需有著巨大频宽的复杂北桥,memory频宽就能变成四倍。一个整合到 CPU 的memory控制器也有些额外的优点;但我们不会在这里继续深入这些技术。
这个架构也有缺点。首先,因为机器仍需要让系统上的所有memory都能被所有的处理器存取,memory就不再是均匀的(uniform)(于是这种系统便有了 NUMA ── 非均匀memory架构〔Non-Uniform Memory Architecture〕── 这个名字)。区域memory(附属于处理器的memory)能够以正常的速度存取。当存取附属于其他处理器的memory时,情况就不同。在这种情况下,就必须用到处理器之间的交互连线(interconnect)。要从 CPU1 存取附属于 CPU2 的memory,就需要通过一条交互连线。当同样的 CPU 存取附属于 CPU4 的memory就得通过两条交互连线。
每次这样的通讯都有其对应的成本。当我们在描述存取远端(remote)memory所需的额外时间时,我们会称之为「NUMA 因子(factor)」。图 2.3 中的范例架构中,每个 CPU 都有两个层级:紧邻的 CPU,以及一颗相隔两条交互连线的 CPU。在更加复杂的系统中,层级会显著地成长。还有一些机器架构(像是 IBM 的 x445 与 SGI 的 Altix 系列)有著不只一种连线类型。CPU 被组织成节点;存取同一节点内的memory的时间会是一致的、或是仅需很小的 NUMA 因子。然而,节点间的连线非常昂贵,而且 NUMA 因子非常高。
如今已有商用的 NUMA 机器,而且可能会在未来扮演著更加重要的角色。预计在 2008 年末,每台 SMP 机器都会使用 NUMA。当一支程序执行在一台 NUMA 机器上时,认识到 NUMA 相应的成本是很重要的。我们将会在第五节讨论更多机器架构,以及一些 Linux 核心(kernel)为这些程序提供的技术。
除了本节其余部分描述的技术细节之外,还有许多影响 RAM 效能的额外因素。它们无法被软件所控制,这也是其不会被涵盖于本节的原因。感兴趣的读者可以在 2.1 节学到其中一些因素。这其实仅是为了对 RAM 的技术有比较完整的理解,而且可能会在购买电脑时做出更好的选择。
接下来的两节会以逻辑门(gate)层级讨论硬件细节,并接触到memory控制器与 DRAM 晶片之间的通讯协议(protocol)。程序开发者或许会发现这些资讯令人豁然开朗,因为这些细节解释为何 RAM 的存取会如此运作。不过,这都是选读的知识,急著了解与日常生活更直接相关主题的读者可以往前跳到 2.2.5 节。
2. 超线程 (HT) 使得一颗处理器核仅需少量的额外硬件,就能被用来同时处理两个或多个任务。 ↩
3. 我们不会在本文讨论到多埠 RAM,因为这种 RAM 并不见于商用硬件中,至少不在程序开发者得存取之处。它可以在仰赖极限速度的专门硬件 ── 像是网络路由器 ── 中找到。 ↩
4. 完整起见,这里需要提到一下,这类memory控制器布局可以被用于其它用途,像是「memory RAID」,它很适合与热插拔(hotplug)memory组合使用。 ↩
译注. 这句的原文是 "the standard system in the data center will have up to 64 virtual processors",注意到本文发表的时间点在 2007 年,本句是 Red Hat 公司之前的推论,64 个虚拟处理器核意味著 4 个插槽、HT (即 2 个硬件执行绪),和每个 CPU 要有 8 核,不过这样的硬件配置要到 2014 年的 POWER8 才出现,后者的每个 CPU 可有 6 或 12 核。 ↩
